建筑给水排水设计标准 GB50015-2019:管材、附件和管道敷设

时间:2023-11-27

6.8 管材、附件和管道敷设


6.8.1 热水系统采用的管材和管件,应符合国家现行标准的有关规定。管道的工作压力和工作温度不得大于国家现行标准规定的许用工作压力和工作温度。
6.8.2 热水管道应选用耐腐蚀和安装连接方便可靠的管材,可采用薄壁不锈钢管、薄壁铜管、塑料热水管、复合热水管等。当采用塑料热水管或塑料和金属复合热水管材时,应符合下列规定:
    1 管道的工作压力应按相应温度下的许用工作压力选择;
    2 设备机房内的管道不应采用塑料热水管。
6.8.3 热水管道系统应采取补偿管道热胀冷缩的措施。
6.8.4 配水干管和立管最高点应设置排气装置。系统最低点应设置泄水装置。
6.8.5 下行上给式系统回水立管可在最高配水点以下与配水立管连接。上行下给式系统可将循环管道与各立管连接。
6.8.6 热水系统上各类阀门的材质及阀型应符合本标准第3.5.3条~第3.5.5条和第3.5.7条的规定。
6.8.7 热水管网应在下列管段上装设阀门:
    1 与配水、回水干管连接的分干管;
    2 配水立管和回水立管;
    3 从立管接出的支管;
    4 室内热水管道向住户、公用卫生间等接出的配水管的起端;
    5 水加热设备,水处理设备的进、出水管及系统用于温度、流量、压力等控制阀件连接处的管段上按其安装要求配置阀门。
6.8.8 热水管网应在下列管段上设置止回阀:
    1 水加热器或贮热水罐的冷水供水管;
    2 机械循环的第二循环系统回水管;
    3 冷热水混水器、恒温混合阀等的冷、热水供水管。
6.8.9 水加热设备的出水温度应根据其贮热调节容积大小分别采用不同温级精度要求的自动温度控制装置。当采用汽水换热的水加热设备时,应在热媒管上增设切断汽源的电动阀。
6.8.10 水加热设备的上部、热媒进出口管、贮热水罐、冷热水混合器上和恒温混合阀的本体或连接管上应装温度计、压力表;热水循环泵的进水管上应装温度计及控制循环水泵开停的温度传感器;热水箱应装温度计、水位计;压力容器设备应装安全阀,安全阀的接管直径应经计算确定,并应符合锅炉及压力容器的有关规定,安全阀前后不得设阀门,其泄水管应引至安全处。
6.8.11 水加热设备的冷水供水管上应装冷水表,设有集中热水供应系统的住宅应装分户热水水表,洗衣房、厨房、游乐设施、公共浴池等需要单独计量的热水供水管上应装热水水表,其设有回水管者应在回水管上装热水水表。水表的选型、计算及设置应符合本标准第3.5.18条、第3.5.19条的规定。
6.8.12 热水横干管的敷设坡度上行下给式系统不宜小于0.005,下行上给式系统不宜小于0.003。
6.8.13 塑料热水管宜暗设,明设时立管宜布置在不受撞击处。当不能避免时,应在管外采取保护措施。
6.8.14 热水锅炉、燃油(气)热水机组、水加热设备、贮热水罐、分(集)水器、热水输(配)水、循环回水干(立)管应做保温,保温层的厚度应经计算确定并应符合本标准第3.6.12条的规定。
6.8.15 室外热水供、回水管道宜采用管沟敷设。当采用直埋敷设时,应采用憎水型保温材料保温,保温层外应做密封的防潮防水层,其外再做硬质保护层。管道直埋敷设应符合国家现行标准《城镇供热直埋热水管道技术规程》CJJ/T 81、《建筑给水排水及采暖工程施工质量验收规范》GB 50242和《设备及管道绝热设计导则》GB/T 8175的规定。
6.8.16 热水管穿越建筑物墙壁、楼板和基础处应设置金属套管,穿越屋面及地下室外墙时应设置金属防水套管。
6.8.17 热水管道的敷设应按本标准第3.6节中有关条款执行。
6.8.18 用蒸汽作热媒间接加热的水加热器应在每台开水器凝结水回水管上单独设疏水器,蒸汽立管最低处、蒸汽管下凹处的下部应设疏水器。
6.8.19 疏水器口径应经计算确定,疏水器前应装过滤器,旁边不宜附设旁通阀。
条文说明
6.8.2 本条对热水系统选用管材作了规定。根据国家有关部门关于“在城镇新建住宅中,禁止使用冷镀锌钢管用于室内给水管道,并根据当地实际情况逐步限制禁止使用热镀锌钢管,推广应用铝塑复合管、交联聚乙烯(PE-X)管、三型无规共聚聚丙烯(PP-R)管、耐热聚乙烯管(PERT)等新型管材,有条件的地方也可推广应用铜管”的规定,本条推荐作为热水管道的管材排列顺序为薄壁不锈钢管、薄壁铜管、塑料热水管、塑料和金属复合热水管等。
    当选用塑料热水管或塑料和金属复合热水管材时,本条还作了下述规定:
    1 管道的工作压力应按相应温度下的许用工作压力选择。塑料管材不同于钢管,能承受的压力受温度的影响很大。管内介质温度升高则其承受的压力骤降,因此,必须按相应介质温度下所需承受的工作压力来选择管材。
    2 设备机房内的管道不应采用塑料热水管。设备机房内的管道安装维修时,可能要经常碰撞,有时可能还要站人,一般塑料管材质脆怕撞击,所以不应用作机房的连接管道。
6.8.3 热水管道因受热膨胀会产生伸长,如管道无自由伸缩的余地,则使管道内承受超过管道所许可的内应力,致使管道弯曲甚至破裂,并对管道两端固定支架产生很大推力。为了减释管道在膨胀时的内应力,设计时应尽量利用管道的自然转弯,当直线管段较长不能依靠自然补偿来解决膨胀伸长量时,应设置伸缩器。铜管、不锈钢管及塑料管的膨胀系数均不相同,设计计算中应分别按不同管材在管道上合理布置伸缩器。
6.8.4 在热水系统中,由于热水在管道内不断析出气体(溶解氧及二氧化碳),会使管内积气,如不及时排除,不但阻碍管道内的水流还加速管道内壁的腐蚀。为了使热水供应系统能正常运行,应在热水管道积聚空气的地方装自动放气阀。
    在热水系统的最低点设泄水装置是为了放空系统中的水,以便维修。如在系统的最低处有配水点时,则可利用最低配水点泄水而不另设泄水装置。
6.8.8 本条对止回阀在热水系统中的设置位置作了规定。
    2 本款规定是为了防止冷水进入热水系统,以保证配水点的供水温度。
    3 本款规定是为了防止冷、热水通过冷热水混合器、恒温混合阀等相互串水而影响其他设备的正常使用。如设计成组混合器时,则止回阀可装在冷、热水的干管上。
6.8.9 本条对水加热器设置温度自动控制装置作了规定。
    本条规定了所有水加热器均应设自动温度控制装置来控制调节出水温度。理由是节能节水,安全供水。人工控制温度,由于人工控制受人员素质、热媒、用水变化等多种因素影响,水加热器出水水温得不到有效控制,尤其是汽-水换热设备,有的水加热器内水温由于控制不到位长期达80℃以上,设备用不到一年就报废。因此,本条规定凡水加热器均应装自动温度控制装置。
    自动温度控制阀的温度探测部分(一般为温包)设置部位应视水加热器本身结构确定。对于导流型容积式、半容积式水加热器,将温包放在出水口处是不合适的,因为当温包反应此处温度的变化时,罐体内的水温早已变了,自动温度控制阀再动作为时已晚,宜将温包放在靠近换热管束的上部位置。
    自动温度控制阀应根据水加热器的类型,即有无贮存调节容积及容积的相对大小来确定相应的温度控制范围。根据半即热式水加热器产品标准等的规定,不同水加热器对自动温度控制阀的温度控制级别范围如表9。

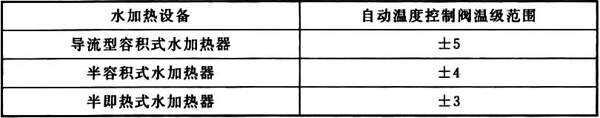

表9 水加热器温度控制级别范围(℃)
 表9 水加热器温度控制级别范围(℃)
    半即热式水加热器除装自动温度控制阀外,还需有配套的其他温度调节与安全装置。
6.8.10 水加热设备的上部,热媒进出水(汽)管、贮热水罐和冷热水混合器上装温度计、压力表等,是便于操作人员观察设备及系统运行情况,做好运行记录,并可以减少、避免不安全事故。
    承压容器上装设安全阀是劳动部门和压力容器有关规定的要求,也是闭式热水系统上一项必要的安全措施。用于热水系统的安全阀可按泄掉系统温升膨胀产生的压力来计算,其开启压力根据“压力容器”有关规定设定为容器设计压力的1.05倍。安全阀的型式一般可选用微启式弹簧安全阀。
6.8.12 据调查,在上行下给式的系统中管道的腐蚀较严重。管道的腐蚀与系统中不及时排除空气有关。因此,上行下给式系统供、回水横干管的坡度宜大于或等于0.005,下行上给式系统的最高配水点有可能长时间不用,气体就由回水立管带到横干管中而引起管道腐蚀,故下行上给式系统供回水横干管也宜设大于或等于0.003的坡度。
6.8.13 为适应建筑装修的要求,“塑料热水管宜暗设”。塑料热水管材材质较脆,怕撞击、怕紫外线照射,且其刚度(硬度)较差,因此不宜明装。对于外径小于或等于25mm的聚丁烯管、改性聚丙烯管、交联聚乙烯管等柔性管一般可以将管道直埋在建筑垫层内,但不允许将管道直接埋在钢筋混凝土结构墙板内。埋在垫层内的管道不应有接头。外径大于或等于32mm的塑料热水管可敷设在管井或吊顶内。
6.8.15 近年来,国内不少小区集中热水供应系统,室外热水干管大都采用埋地敷设,但其设计、施工均存在较大问题,以致使用中给物业及用户带来很大麻烦。因此,本条对室外热水管道敷设根据工程经验提出了具体要求。另外,为保证保温质量,宜采用工厂定制的保温成型制品作保温层。
6.8.16 热水管道穿越楼板时应加套管是为了防止管道膨胀伸缩移动造成管外壁四周出现缝隙,引起上层漏水至下层的事故。一般套管内径应比通过热水管的外径大2号~3号,中间填不燃烧材料再用沥青油膏之类的软密封防水填料灌平。套管高出地面应大于或等于50mm。
6.8.18 本条规定了用蒸汽作热媒的间接式水加热设备的凝结水回水管上应设疏水器。目的是保证热媒管道汽水分离,蒸汽畅通,不产生汽水撞击,延长设备使用寿命。
    生活用水很不均匀,绝大部分时间,水加热器不在设计工况下工作,尤其是在水加热器初始升温或在很少用水的情况下升温时,由于一般温控装置难以根据水加热器内热水温升情况或被加热水流量大小来调节阀门开启度,因而此时的凝结水出水温度可能很高。对于这种用水不均匀又无灵敏可靠温控装置的水加热设备,当以饱和蒸汽为热媒时,均应在凝结水出水管上装疏水器。
    每台设备各自装疏水器是为了防止水加热器热媒阻力不同(即背压不同)相互影响疏水器工作的效果。
6.8.19 本条规定了疏水器的口径不能直接按凝结水管管径选择,应按其最大排水量,进、出口最大压差,附加系数三个因素计算确定。
    为了保证疏水器的使用效果,应在其前加过滤器。不宜附设旁通管,目的是杜绝疏水器该维修时不维修,开启旁通,疏水器形同虚设。但对于只有偶尔情况下才出现大于或等于80℃高温凝结水(正常工况时低于80℃)的管路亦可设旁通,即正常运行时凝结水从旁通管路走,特殊情况下凝结水经疏水器走。
