建筑给水排水设计标准 GB50015-2019:游泳池与水上游乐池

时间:2023-09-11

3.10 游泳池与水上游乐池


3.10.1 游泳池和水上游乐池的池水水质应符合现行行业标准《游泳池水质标准》CJ/T 244的规定。
3.10.2 举办重要国际竞赛和有特殊要求的游泳池池水水质,除应符合本标准第3.10.1条的规定外,尚应符合相关专业部门的规定。
3.10.3 游泳池和水上游乐池的初次充水和使用过程中的补充水水质,应符合现行国家标准《生活饮用水卫生标准》GB 5749的规定。
3.10.4 游泳池和水上游乐池的淋浴等生活用水水质,应符合现行国家标准《生活饮用水卫生标准》GB 5749的规定。
3.10.5 游泳池和水上游乐池水应循环使用。游泳池和水上游乐池的池水循环周期应根据池的类型、用途、池水容积、水深、游泳负荷等因素确定。
3.10.6 不同使用功能的游泳池应分别设置各自独立的循环系统。水上游乐池循环水系统应根据水质、水温、水压和使用功能等因素,设计成一个或若干个独立的循环系统。
3.10.7 循环水应经过滤、消毒等净化处理,必要时应进行加热。
3.10.8 循环水的预净化应在循环水泵的吸水管上装设毛发聚集器。
3.10.9 循环水净化工艺流程应根据游泳池和水上游乐池的用途、水质要求、游泳负荷、消毒方法等因素经技术经济比较后确定。
3.10.10 水上游乐池滑道润滑水系统的循环水泵,必须设置备用泵。
3.10.11 循环水过滤宜采用压力过滤器,压力过滤器应符合下列规定:
    1 过滤器的滤速应根据泳池的类型、滤料种类确定;
    2 过滤器的个数及单个过滤器面积,应根据循环流量的大小、运行维护等情况,通过技术经济比较确定,且不宜少于2个;
    3 过滤器宜采用水进行反冲洗或气、水组合反冲洗。过滤器反冲洗宜采用游泳池水;当采用生活饮用水时,冲洗管道不得与利用城镇给水管网水压的给水管道直接连接。
3.10.12 循环水在净化过程中应根据滤料、消毒剂品种、气候条件和池水水质变化等情况,投加混凝、消毒、除藻、水质平衡等药剂。
3.10.13 游泳池和水上游乐池的池水必须进行消毒处理。
3.10.14 消毒剂和消毒方式应根据使用性质和使用要求确定,并应符合下列规定:
    1 不应造成水和环境污染,不应改变池水水质;
    2 应对人体健康无害;
    3 应对建筑结构、设备和管道无腐蚀或轻微腐蚀。
3.10.15 使用臭氧消毒时,臭氧应采用负压方式投加在过滤器之后的循环水管道上,并应采用与循环水泵联锁的全自动控制投加系统。严禁将氯消毒剂直接注入游泳池。
3.10.16 游泳池和水上游乐池的池水设计温度,应根据池的类型确定。
3.10.17 游泳池和水上游乐池水加热所需热量应经计算确定,加热方式宜采用间接式,并应优先采用余热和废热、太阳能、热泵等作为热源。
3.10.18 游泳池和水上游乐池的初次充水时间,应根据使用性质、城镇给水条件等确定,游泳池不宜超过48h,水上游乐池不宜超过72h。

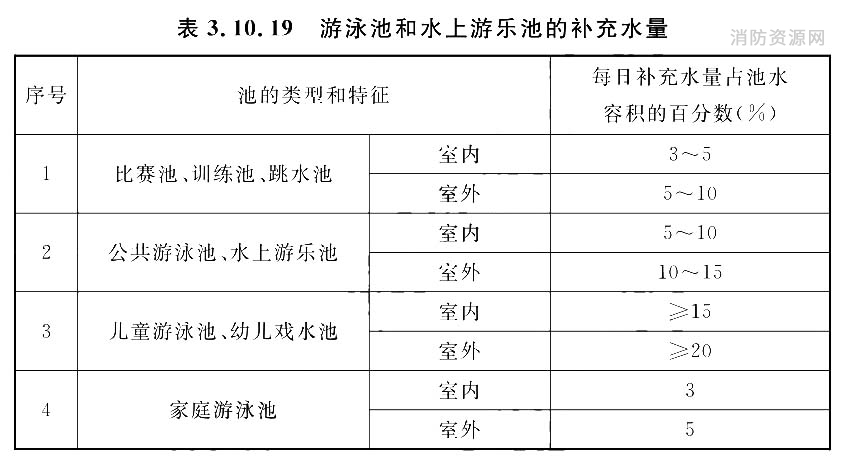

3.10.19 游泳池和水上游乐池的补充水量根据游泳池的类型和特征计算确定,每日补充水量占池水容积的比例可按表3.10.19确定。
游泳池和水上游乐池的补充水量
    注:游泳池和水上游乐池的最小补充水量应保证一个月内池水全部更新一次。
3.10.20 游泳池和水上游乐池应考虑水量平衡措施。
3.10.21 游泳池和水上游乐池进水口、回水口的数量应满足循环流量的要求,设置位置应使游泳池内水流均匀、不产生涡流和短流。
3.10.22 游泳池和水上游乐池的进水口、池底回水口和泄水口应配设格栅盖板,格栅间隙宽度不应大于8mm。泄水口的数量应满足不会产生对人体造成伤害的负压。通过格栅的水流速度不应大于0.2m/s。
3.10.23 进入公共游泳池和水上游乐池的通道,应设置浸脚消毒池。
3.10.24 游泳池和水上游乐池的管道、设备、容器和附件,均应采用耐腐蚀材质或内壁涂衬耐腐蚀材料。其材质与涂衬材料应符合国家现行标准中有关卫生的规定。
3.10.25 比赛用跳水池必须设置水面制波和喷水装置。

条文说明
    现行行业标准《游泳池给水排水工程技术规程》CJJ 122对游泳池的池水特性、池水循环、池水净化、池水消毒、池水加热、水质平衡、游泳池节能技术、监控和检测、特殊设施、洗净设施、排水及回收利用、水处理设备机房以及施工、系统调试、验收、运行、维护和管理等方面均作了较详细、全面的规定。本标准仅对游泳池与水上游乐池的主要设计参数作原则性规定。
3.10.5 游泳池的池水使用有定期换水、定期补水、直流供水、定期循环供水、连续循环供水等多种方式。由于水资源是十分宝贵的,节约用水是节约能源的一个重要组成部分,通常情况下游泳池池水均应循环使用。
    在一定水质标准要求下,影响游泳池和水上游乐池的池水循环周期的因素有池的类型(跳水、比赛、训练等)、用途(营业、内部、群众性、专业性等)、池水容积、水深、使用时间、使用对象(运动员、成人、儿童)、游泳负荷(任何时间内游泳池内为保证游泳者舒适、安全所允许容纳的人数)和游泳池的环境(室内、露天等)及经济条件等。在没有大量可靠的累计数据时,一般可按表2采用。

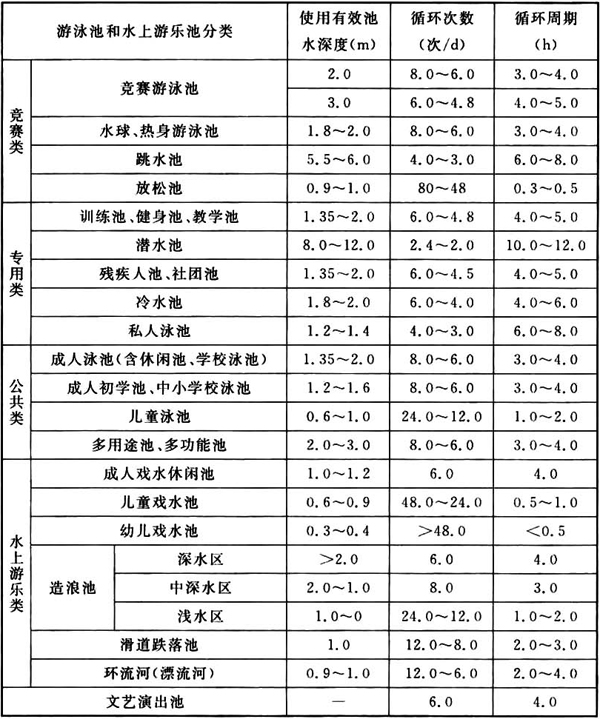

 表2 游泳池和水上游乐池的循环周期
 表2 游泳池和水上游乐池的循环周期
    注:1 池水的循环次数按游泳池和水上游乐池每日循环运行时间与循环周期的比值确定。
           2 多功能游泳池宜按最小使用水深确定池水循环周期。
    池水的循环次数可按每日使用时间与循环周期的比值确定。
    池水的循环周期决定游泳池的循环水量按下式计算:
池水的循环周期决定游泳池的循环水量
    式中:qc——游泳池的循环水流量(m3/h);
               Vy——游泳池等的池水容积(m3);
              αy——游泳池等的管道和设备的水容积附加系数,取值1.05~1.10;
              Ty——游泳池等的池水循环周期(h),按本标准表2的规定选用。
3.10.6 一个完善的水上游乐池不仅应具有多种功能的运动休闲项目以达到健身目的,还应利用各种特殊装置模拟自然水流形态增加趣味性,而且根据水上游乐池的艺术特征和特定的环境要求,因势就形,融入自然。要达到各项功能的预期效果,应根据各自的水质、水温和使用功能要求,设计成独立的循环系统和水质净化系统。
3.10.7 在过滤、消毒等处理过程中,应视处理方案辅以加药等措施。
3.10.10 本条为强制性条文,必须严格执行。为滑道表面供水的目的是起到润滑作用,避免下滑游客因无水而擦伤皮肤发生安全事故,因此,循环水泵必须设置备用泵。
3.10.13 本条为强制性条文,必须严格执行。消毒是游泳池水处理中极重要的步骤。游泳池池水因循环使用,水中细菌会不断增加,必须投加消毒剂以减少水中细菌数量,使水质满足卫生要求。消毒处理设施应符合国家现行相关标准的规定。
3.10.14 由于消毒剂选择、消毒方法、投加量等应根据游泳池和水上游乐池的使用性质确定。如公共游泳池与水上游乐池的人员构成复杂,有成人也有儿童,人们的卫生习惯也不相同;而家庭游泳池和家庭及宾馆客房的按摩池人员较单一,使用人数较少。两者在消毒剂选择、消毒方法等方面可能完全不同。本标准仅对消毒剂选择作了原则性的规定。
3.10.15 本条为强制性条文,必须严格执行。臭氧是一种强氧化剂,具有非常强的广谱杀菌功能,在正常流量下可以不投加混凝剂。臭氧还具有增加水中溶解氧、分解水中一定的尿素、抑制藻类生长、改善水的pH值、提高水的透明度使其呈湛蓝色等功能。因此,臭氧被广泛用于游泳池、游乐池等池水的消毒。为保证消毒效果,减少臭氧投加量、降低运行成本,将臭氧投加在滤后水中是一种有效方式。
    臭氧是一种强氧化剂,且半衰期短,不宜贮存,只能现场制备和应用,一旦发生泄漏,当其在空气中的浓度超过0.25mg/m3时,就会对人会产生强烈的刺激性,造成呼吸困难;在空气中的浓度达到25%时,遇热会发生爆炸。故在游泳池、游乐池中采用臭氧消毒时一定要采用负压系统,即负压制备臭氧、负压投加臭氧。
    臭氧的制备一般采用高压放电式臭氧发生器,使用一定频率的高压电流制造高压电晕电场,使电场内或电场周围的氧分子发生电化学反应,从而制造臭氧。臭氧投加系统由水射器(文丘里管)、加压水泵和在线管道混合器组成。负压投加臭氧就是通过文丘里管造成负压将臭氧送入并与水混合防止臭氧的外泄漏,然后将混合后水送入紊流较高的管道混合器充分混合,达到90%以上的臭氧溶解率。确保设备系统的操作者健康、安全。由于臭氧是一种强氧化剂,投加系统实现全自动控制:臭氧发生器的产量应是可调的型式以适应随游泳负荷的变化,投加量不断变化的要求;投加控制装置应设在线监测监控运行,确保安全可靠;为防止臭氧过量进入泳池池水中,当循环水泵停止运行时,臭氧投加系统应同时停止运行,不再向系统投加臭氧,以防止出现安全事故,故臭氧投加装置应与循环水泵联锁。从臭氧反应装置排出的尾气中可能含有一定量的臭氧,如果直接排入大气,会造成空气环境污染,应采取尾气消除或回收技术措施。
    氯消毒剂制品直接倒入池内,会造成消毒剂局部浓度偏高,以及部分氯消毒剂遇湿热气体后急速扩散,严重时发生爆炸。采用氯消毒时,应采用湿式投加方式:将片状、粉状消毒剂先溶解成液体,再用计量泵抽吸将其送入水净化设备加热工艺工序后的循环水管道内与水充分混合后送入游泳池内;氯的投加应采用全自动投加,加氯所用管道、阀门和附件均应为耐氯腐蚀材质;氯的投加房间应有良好的通风、照明及急救防护装置。
3.10.16 游泳池和水上游乐池的池水设计温度可按表3确定。

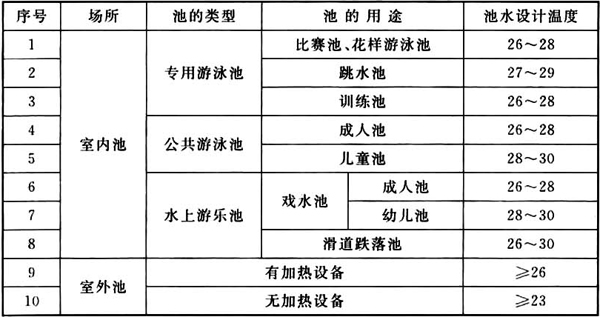

表3 游泳池和水上游乐池的池水设计温度(℃)
表3 游泳池和水上游乐池的池水设计温度(℃)
3.10.17 游泳池和水上游乐池的池水加热,在技术合理、经济可行的条件下,应积极采用节能技术,包括:太阳能加热、空气源热泵加热、水(地)源热泵加热、除湿热泵余热利用等技术。
3.10.20 池水采用逆流式或混合流循环时,应设置均衡水池;在下列情况下应设置平衡水池:
    (1) 顺流式池水循环水泵从池底直接吸水时,吸水管过长影响循环水泵汽蚀余量时;
    (2) 多座水上游乐池共用一组池水循环净化设备系统时;
    (3) 循环水泵采用自吸式水泵吸水时。
3.10.22 本条为强制性条文,必须严格执行。本条规定格栅间隙的宽度是考虑防止游泳者手指、脚趾被卡住造成伤害;控制回(泄)水口流速是为了避免产生负压造成幼儿四肢被吸住,发生安全事故。池底回(泄)水口应具有防旋流、防吸入的功能。
3.10.23 为保证游泳池和水上游乐池的池水不被污染,防止池水产生传染病菌,必须在游泳池和水上游乐池的入口处设置浸脚消毒池,使每一位游泳者或游乐者在进入池子之前,对脚部进行洗净消毒。
3.10.25 本条为强制性条文,必须严格执行。跳水池的水表面利用人工方法制造一定高度的水波浪,是为了防止跳水池的水表面产生眩光,使跳水运动员从跳台(板)起跳后在空中完成各种动作的过程中,能准确地识别水面位置,从而保证空中动作的完成和不发生被水击伤或摔伤等现象。
    水面制波和喷水装置的设置应符合现行行业标准《游泳池给水排水工程技术规程》CJJ 122的相关规定。
