消防干货 | 「消防水泵串联」汇总

分区供水形式是考试中比较难以理解的知识点，今天带领大家分析消防水泵串联的三种分区供水形式。

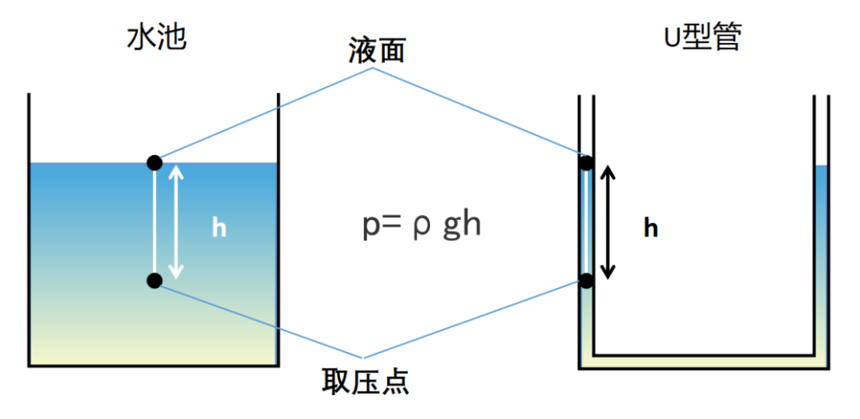

1、水深与水压的关系

p=ρgh（p是压强，ρ是液体密度，水的密度为103kg/m3，g是重力加速度取9.8N/kg，h是取压点到液面高度）

2、为什么要分区供水？

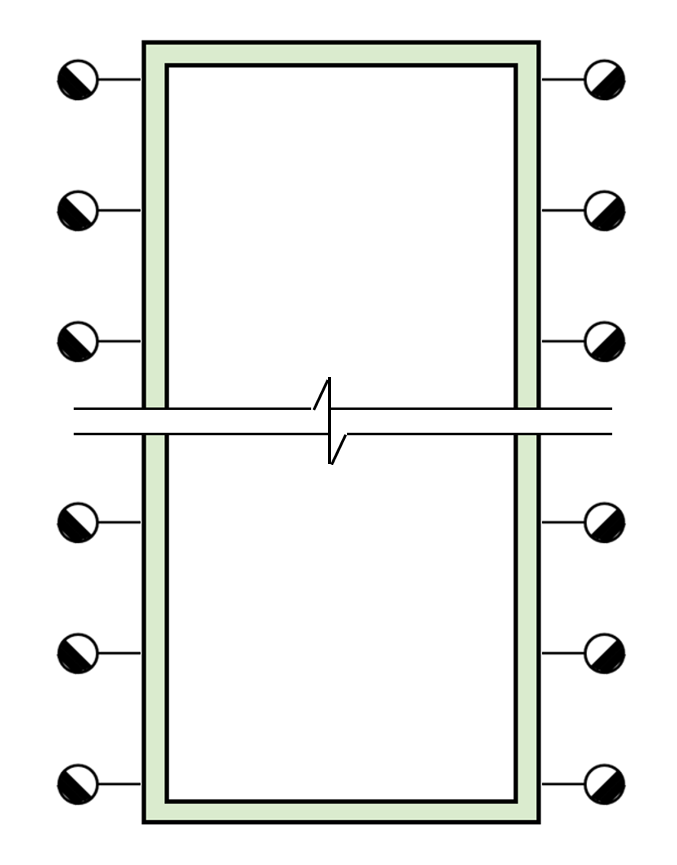

        以室内消火栓系统为例，当满足最上部消火栓的压力需求时，底部的消火栓压力必然过剩，当室内管网过高（供水过高），会导致底部的管网承压过大，影响系统安全运行。此时需要分区供水。

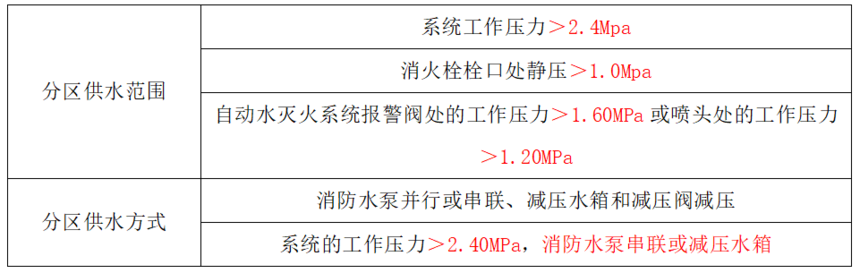

3、分区供水范围及供水方式

▲ 点击可查看大图

4、分区供水的形式

一.消防水泵直接串联供水形式

（一）基本流程：

1.低区系统灭火时，开启低区消防水泵；

2.高区系统灭火时，转输泵先启动供水，然后高区消防水泵启动，加压输送至高区消防管网。

（二）设置要求

1.当采用消防水泵直接串联时，应采取确保供水可靠性的措施，且消防水泵从低区到高区应能依次顺序启动（转输泵先启动，供水泵后启动）；

2.当采用消防水泵直接串联时，应校核系统供水压力，并应在串联消防水泵出水管上设置减压型倒流防止器。

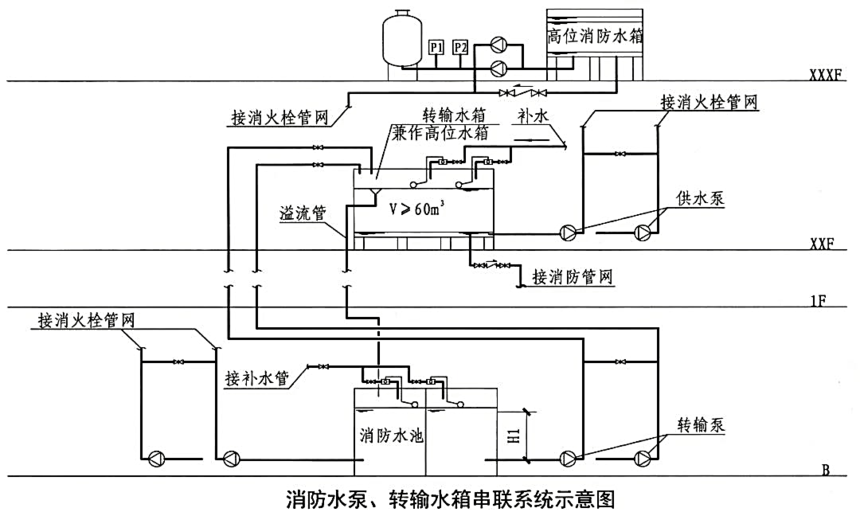

二.消防水泵转输水箱串联供水形式

（一）基本流程：

1.高区系统灭火时，高区消防水泵从转输水箱取水，输送至高区消防管网；

2.高区消防水泵启动后，再启动转输泵向转输水箱供水。

▲ 点击可查看大图

（二）设置要求

1.当采用消防水泵转输水箱串联时，转输水箱的有效储水容积不应小于60m3，转输水箱可作为高位消防水箱（转输水箱兼作高位水箱，可仍按60m3考虑）；

2.串联转输水箱的溢流管宜连接到消防水池；

3.启泵次序：从转输水箱吸水的供水泵先启动，转输泵后启动。

4.转输水箱应设自动补水管，不可用转输管道兼做补水管。（否则，会有自动停泵）

三.临时高压配合减压阀分区供水形式

减压阀设计要求：

①减压阀应根据消防给水设计流量和压力选择，且设计流量应在减压阀流量压力特性曲线的有效段内，并校核在150%设计流量时，减压阀的出口动压不应小于设计值的65%；

②每一供水分区应设不少于两组减压阀组，每组减压阀组宜设置备用减压阀；

③减压阀仅应设置在单向流动的供水管上，不应设置在有双向流动的输水干管上；

④减压阀宜采用比例式减压阀，当超过1.20MPa时，宜采用先导式减压阀；

⑤减压阀的阀前阀后压力比值不宜大于3:1，当一级减压阀减压不能满足要求时，可采用减压阀串联减压，但串联减压不应大于两级，第二级减压阀宜采用先导式减压阀，阀前后压力差不宜超过0.40MPa；

⑥减压阀后应设置安全阀，安全阀的开启压力应能满足系统安全，且不应影响系统的供水安全性。
